＃1

我也在寻找设计Cetus3d Mkii的TMC2208驱动板Mod，并希望了解每个脚步程序，包括挤出机的规格。

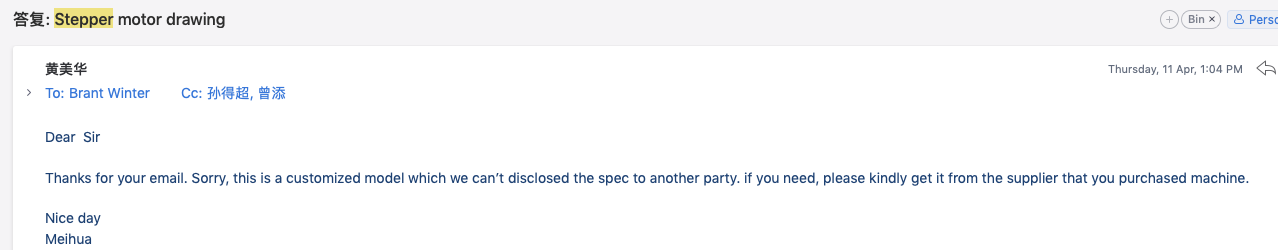

我伸出“月球的河口”，他们的步进上的山坡上的照片，我收到的反应是强大的。

我正在追逐线圈规格，电流限制和步骤/旋转/渐变。

24％的晚上20点

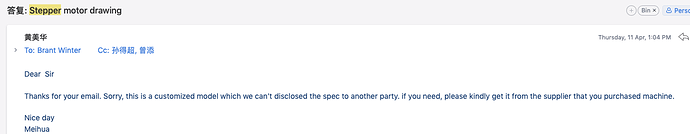

屏幕截图2019-04-20在3.35.24 pm.png 1278×250 23.9 KB

＃2

这是最接近的步进电机在Moons网页上发现：

Cetus Mainbord步进驾驶员设置为400mA和32 MicroStep ...

＃3

规范没有披露，只有工程团队知道确切的数字。通常用于3D打印机的电机NEMA17电机应该工作。

＃4

我不想替换脚步，我想要规格，以便我可以正确地设计和构建每个轴的TMC2208更换板。Moons告诉我要联系Specs的Tiertime。

＃5

谢谢 - 你知道挤出机步道是否相同吗？

＃6

是的，主板使用相同的驱动程序芯片和所有步进电机的相同电流设置。

＃7

脚步肯定是32 microStep吗？我正在尝试应用计算来解决步骤/ mm

＃8

步骤人不关心微步，只有步进司机和切片机。但是，是的，您必须匹配原始驱动程序的MicroStepping以用TMC替换它们。

最大的“问题”与电机是极高的电感，至少在上升！系列这是30MH，除非您可以逐渐曲线曲柄电压，否则这是与宣布的不良组合。

如果您可以提供自定义G代码并测量步骤/潜艇脉冲，则可以使用这种方式的MicroStepping和步骤/ mm。或者，如果您的Cetus具有由MicroTepping引脚配置的“哑铃”驱动程序，您只需查看数据表并确定哪些引脚绑定高/低，以便以这样的方式找到微步骤。

＃9

我意识到这一点，但数学上的工作步骤/ mm我需要了解微压

＃10

您可以从一个完整的旋转和完整的步骤角度派生来。

（即，发送随机的G代码直到你观察到电机的1旋转，然后计数步进脉冲。但是看数据表和PCB可能更容易）

＃11

如果Tiertime是真实的，那么你就可以使用同一个驱动程序

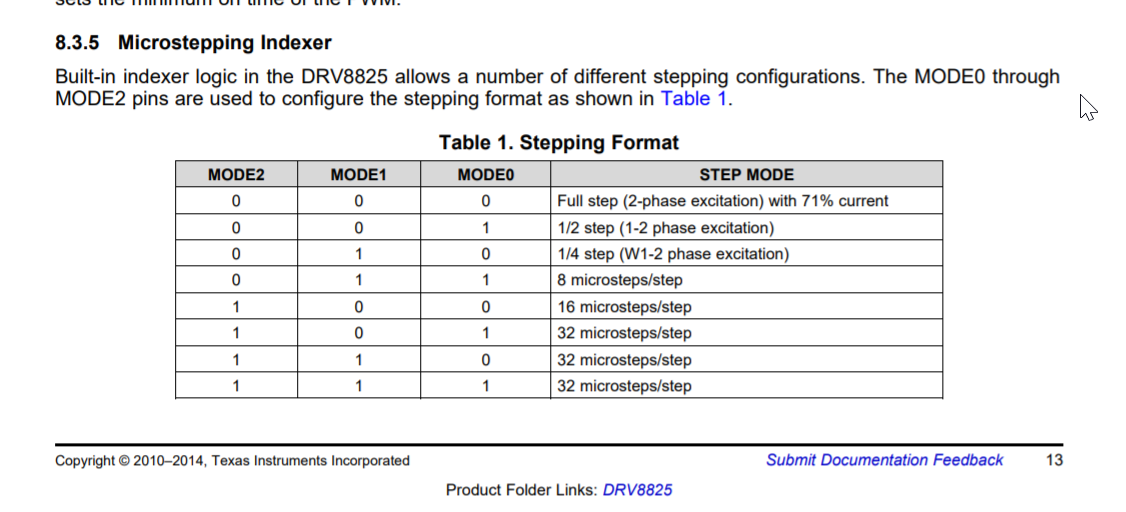

Image.png. 1089×1129 340 KB

......

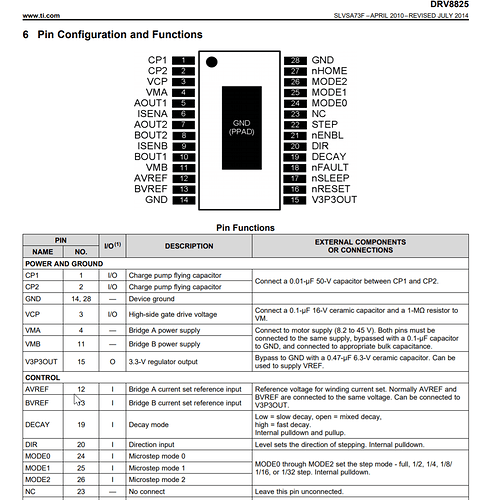

Image.png. 1126×512 131 KB

http://www.ti.com/lit/ds/symlink/drv8825.pdf.

1就像
＃12

大！谢谢！我今晚会看看我的董事会。

＃13.

好奇，看看你对拦截阶梯/ dir / en信号的想法是什么？CPU板和主板之间的可堆叠标题，焊接到引脚或标题？

我考虑做一些类似的事情，但我选择更换所有电子产品来释放切片机的选择以及无声的电子产品。

2喜欢
＃14

是的，它来自主板发电的32微电脑。

1就像
＃15

你得到了吗？2208是否支持32个Microsteps，或者您需要使用2224岁？

＃16

TMC2208可以支持32个MicroStep，但您需要通过串行编程它......就像这里谢尔盖一样：
https://forum.tiertime.com/t/tmc2208-on-cetus3d-mk3.

1就像
＃17

如果将驱动程序连接到USB-TTL串行端口并使用，则进一步阅读似乎表明您跳过Tiny85https://learn.watterlott.com/silentstepstick/configurator/设置OTP位
（虽然1美元Tiny85并没有真正打破这样的项目的预算）

＃18

您可以通过OTP存储器写入潜伏跳闸/点管理模式，但MicroStep分辨率不是：TMC2208 Datasheet 5.4.1 ChopConf - 斩波器配置：MRES位

不幸…

这就是为什么我打算使用TMC2224驱动程序

1就像
＃19

我在MK2上使用TinyFab CPU。在Smoothieware（在TinyFab上使用的固件）中，我们需要定义每mm的步骤。这些是我的工作设置。注意，我必须通过测量挤出的灯丝来仅测量挤出机。但我印刷了许多工程样本以及Cetus本身的许多零件（例如，这y结束停止那3D触摸床传感器架或这个用于cetus的双管）在我的上，总是得到精确的测量。因此，我可以确认挤出机电机与XYZ电机不同。

＃ARM解决方案配置：笛卡尔机器人。将mm位置转换为步进位置alpha_steps_per_mm 160 #peplow per mm for x步进per beta_steps_per_mm 160＃步数为y步进pamp perga_steps_per_mm 160 #per for z步进extruder.hotend.steps_per_mm 245
